Technologia schronowa — Zawory i przepusty
Każdy otwór w schronie to potencjalna droga dla fali wybuchu i skażenia
Schron musi oddychać: potrzebuje czerpni i wyrzutni powietrza, kanałów wentylacyjnych, wydechu agregatu i przejść dla kabli. Każdy z tych otworów to miejsce, którym do środka może wedrzeć się fala uderzeniowa wybuchu albo skażone powietrze.
Zawory i przepusty zamykają te drogi: przepuszczają powietrze i instalacje na co dzień, a w chwili zagrożenia błyskawicznie odcinają wnętrze od tego, co dzieje się na zewnątrz.

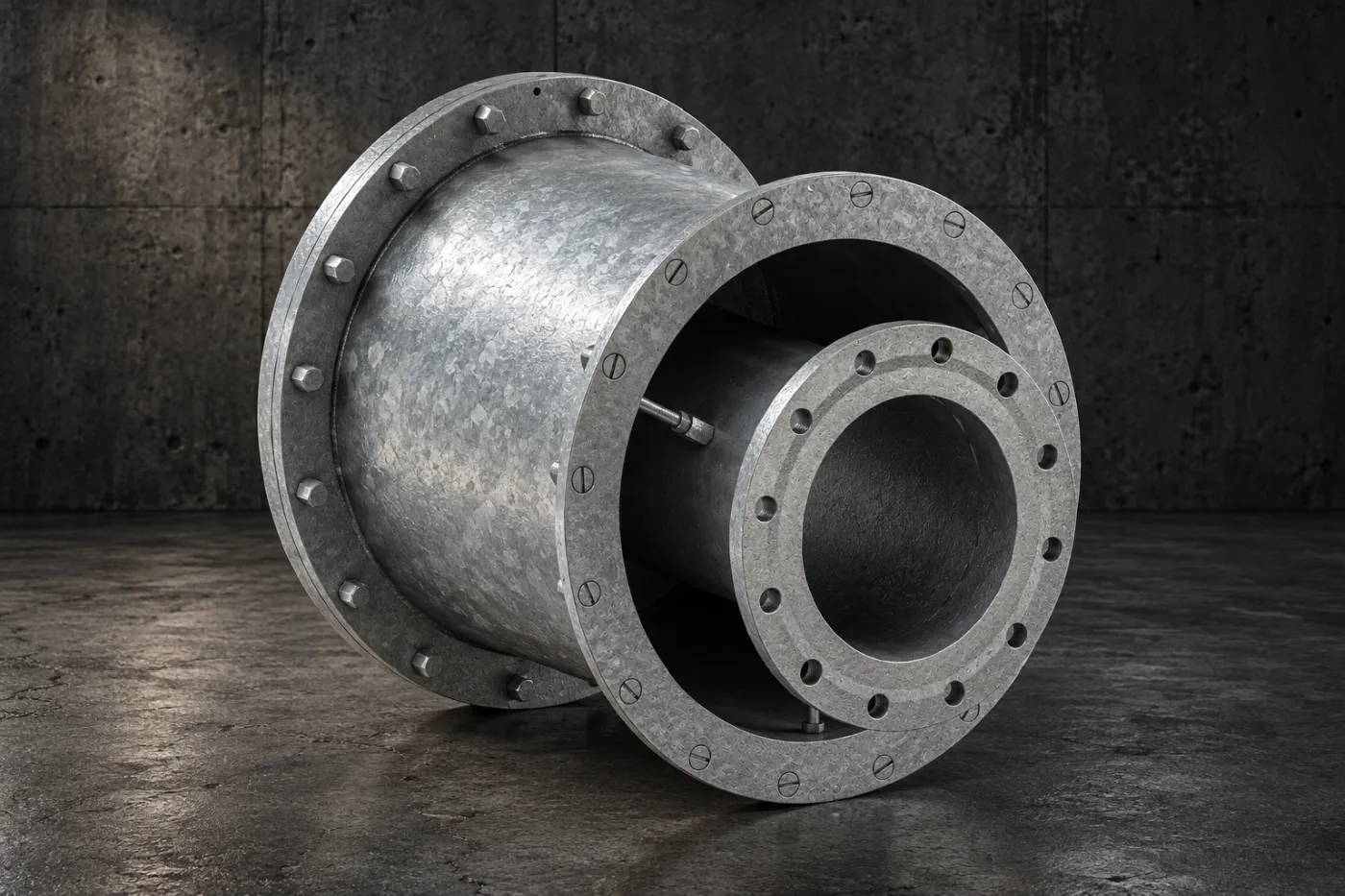

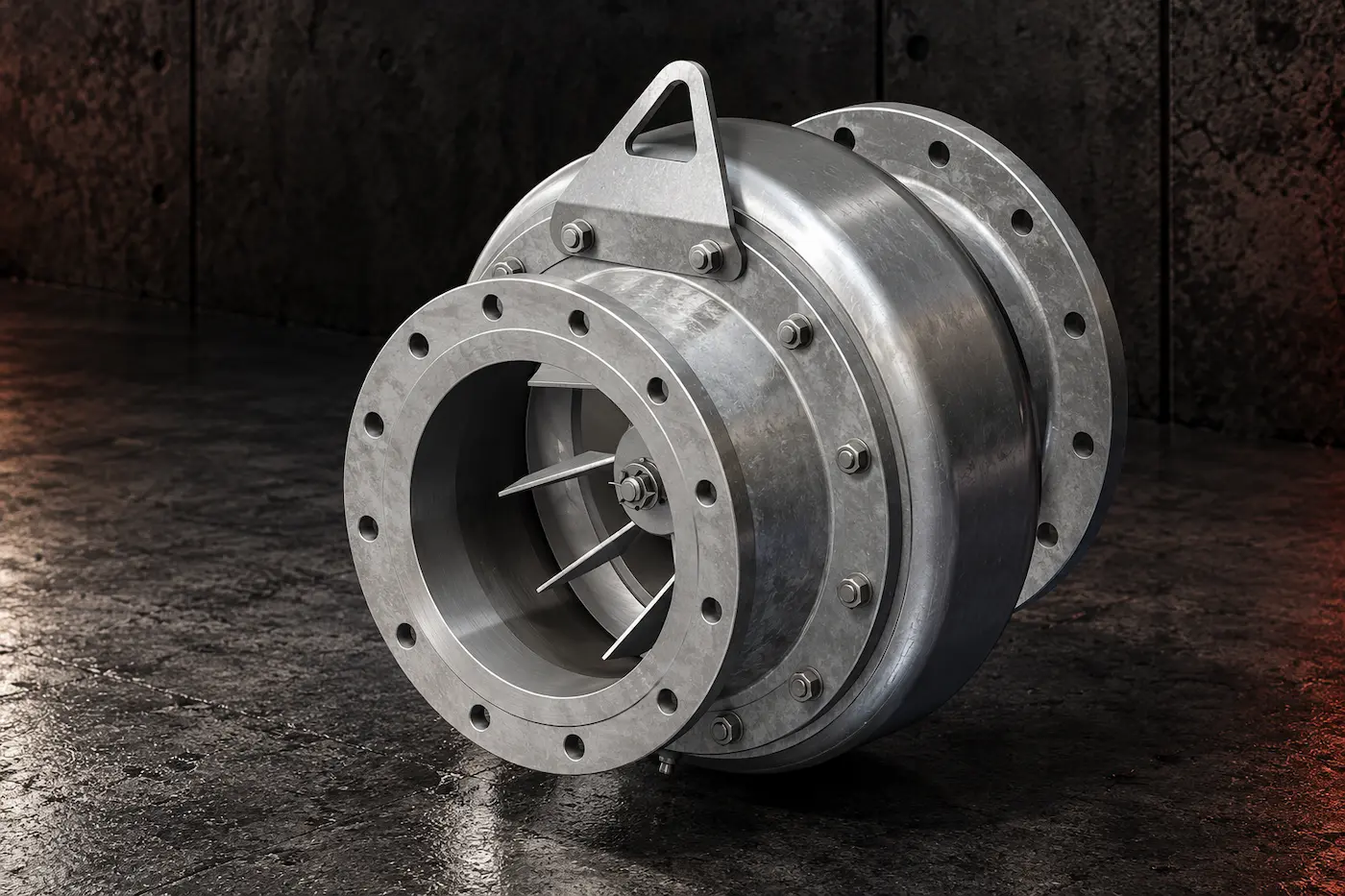

Zawór przeciwwybuchowy osadzony w ścianie schronu
Zawór gazoszczelny w kanale wentylacyjnym
Gazoszczelny przepust kablowy w ścianie odpornej na wybuch
Cztery zadania
1
Zatrzymać falę wybuchu
Zawory przeciwwybuchowe i klapy wydmuchowe zamykają się w ułamku sekundy, gdy nadchodzi fala uderzeniowa — w fazie nadciśnienia i podciśnienia.
2
Utrzymać nadciśnienie
Zawory upustowe regulują ilość powietrza uchodzącego ze schronu, dzięki czemu skażone powietrze nie wnika przez drobne nieszczelności.
3
Szczelnie odciąć kanały
Zawory gazoszczelne regulują przepływ w instalacji wentylacyjnej i szczelnie zamykają jej przeloty, także przy dużej różnicy ciśnień.
4
Przeprowadzić instalacje
Gazoszczelne przepusty pozwalają przeciągnąć kable przez ściany odporne na wybuch, nie osłabiając szczelności obudowy ochronnej.
Producenci i rozwiązania
Zawory i przepusty dla schronów
Światowy lider w sektorze ochrony przeciwwybuchowej i CBRN. Zawory i przepusty Temet pracują w schronach obrony cywilnej, ośrodkach dowodzenia, infrastrukturze krytycznej, przemyśle o wysokim ryzyku i elektrowniach jądrowych — od pojedynczych zaworów po całe „ściany wydmuchowe”.
Zawory przeciwwybuchowe

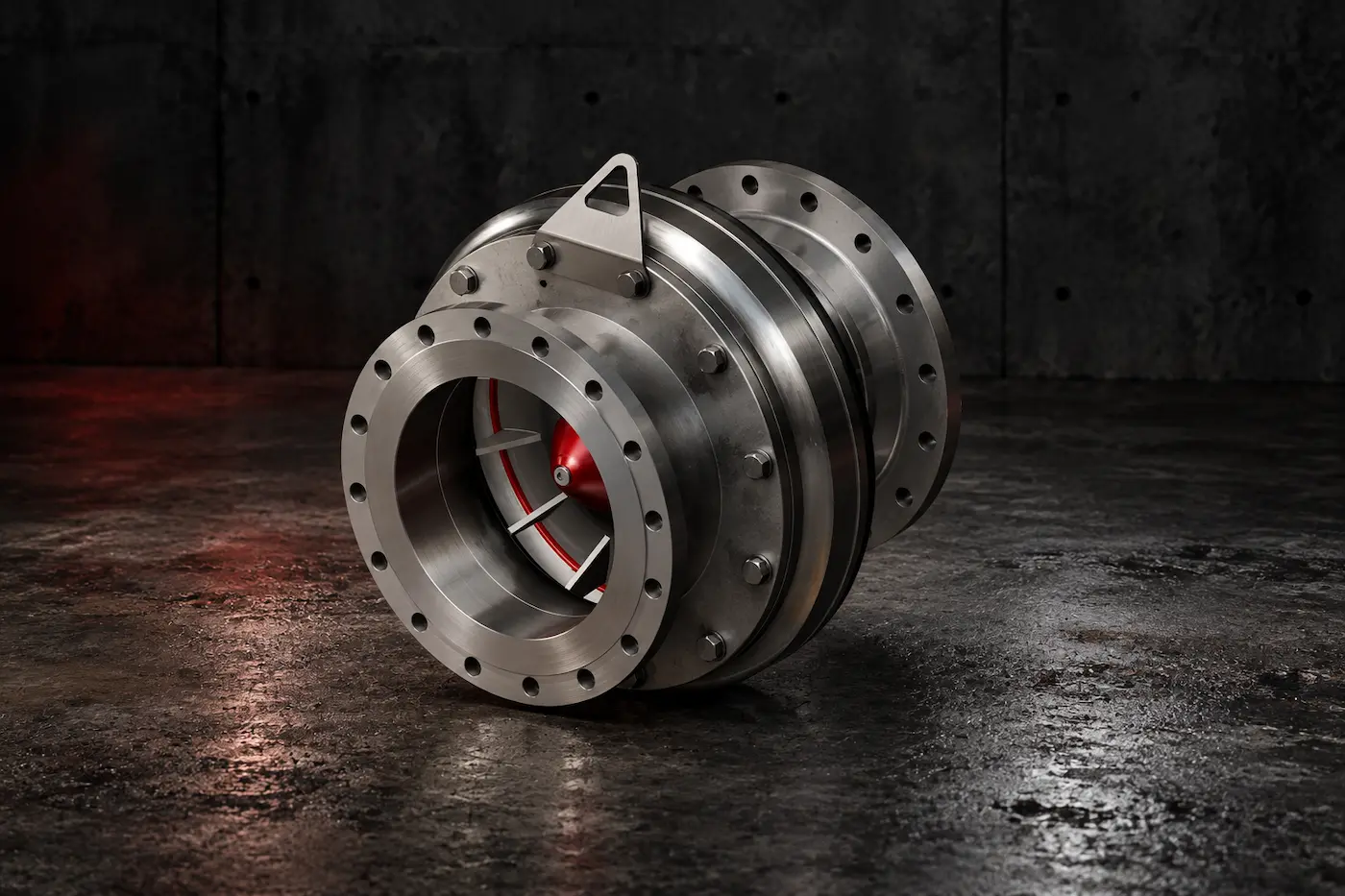

Seria PSV
Zawory przeciwwybuchowe · czerpnie, wyrzutnie, kanały
Odporność
do 100 bar (10 000 kPa)
Ochrona
nad- i podciśnienie fali
Przepływ
duży, w obu kierunkach
Rozmiary
PSV-150 / 250 / 350
Najwyższy poziom ochrony z serii — do zastosowań specjalistycznych. Wytrzymuje wielokrotne działanie fali uderzeniowej i zamyka się na tyle szybko, że skutecznie tłumi falę wybuchu, przy minimalnym spadku sprężu.
Karta katalogowa (PDF)

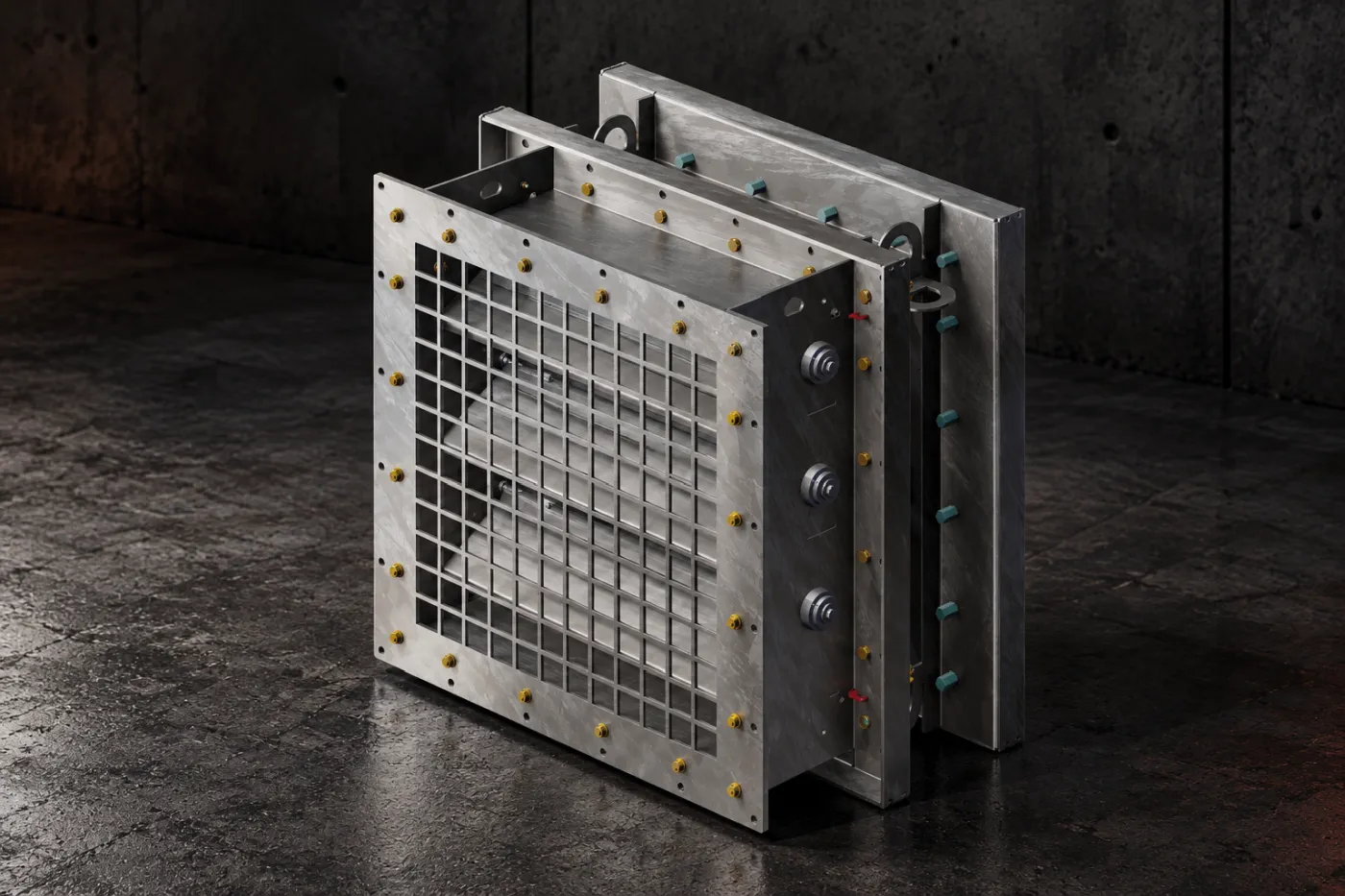

Seria ESV
Zawory przeciwwybuchowe · czerpnie, wyrzutnie, kanały
Odporność
do 11 bar fali powrotnej
Ochrona
nad- i podciśnienie fali
Przepływ
duży, w obu kierunkach
Wersje
OV · PF · SP i inne
Do wydajnego przetaczania dużych mas powietrza. Dostępny w wielu wersjach: z zaworem upustowym ciśnienia (OV), z filtrem wstępnym do czerpni i nawiewów (PF) albo z dodatkową płytą rozdzielającą (SP).
Karta katalogowa (PDF)

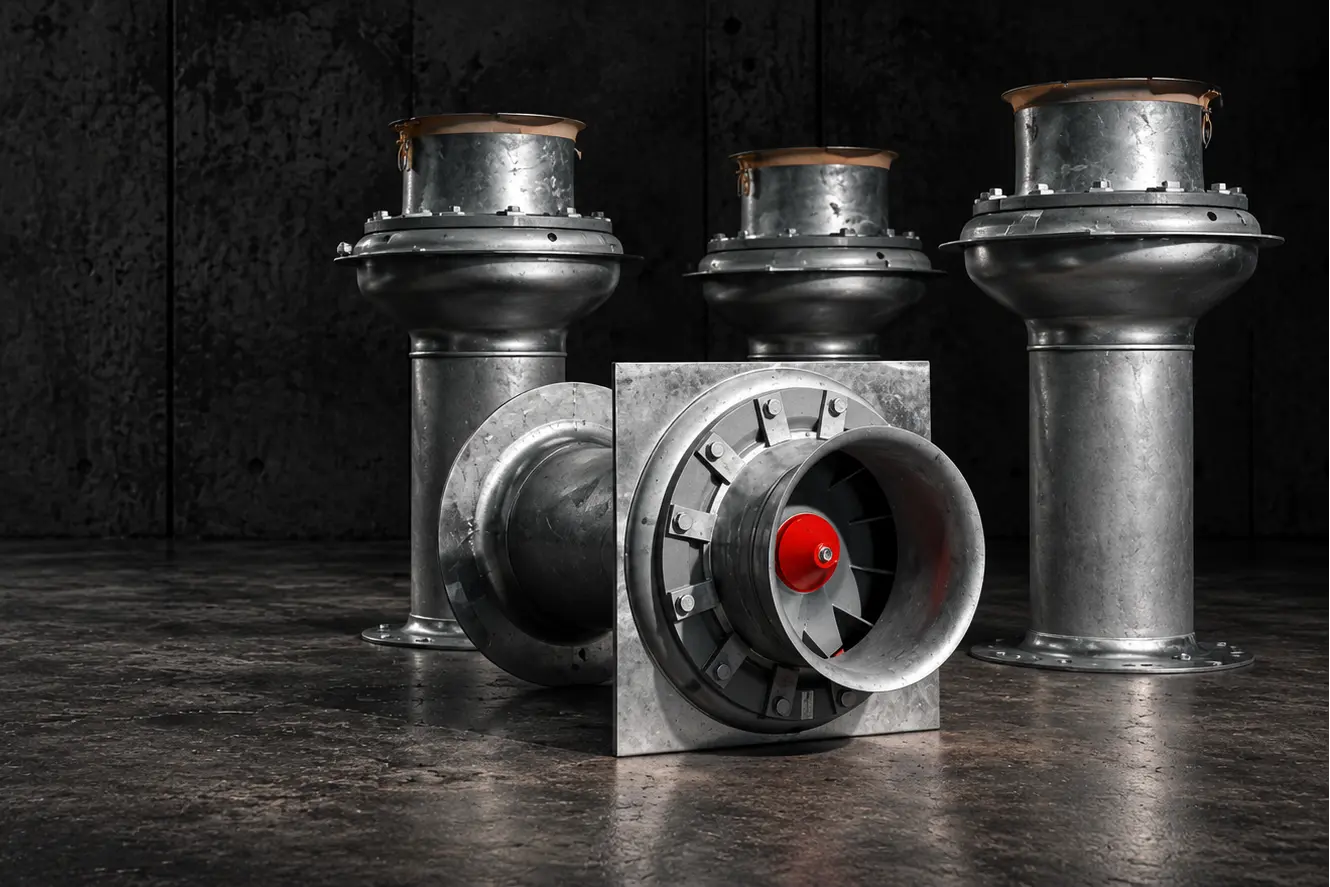

Seria PV-KK
Zawory przeciwwybuchowe · pojedynczo lub w zespołach
Odporność
do 20 bar (2000 kPa)
Montaż
zabetonowanie (PV-KK) lub nawierzchniowy (PV-KK-S)
Przepływ
duży, w obu kierunkach
Certyfikat
ATEX
Montowane pojedynczo albo w zespołach z dziesiątek, a nawet setek zaworów, tworzących jedną „ścianę wydmuchową” — duży przepływ powietrza i skuteczna ochrona przed falą uderzeniową. Zamontowane w tysiącach obiektów.
Karta katalogowa (PDF)

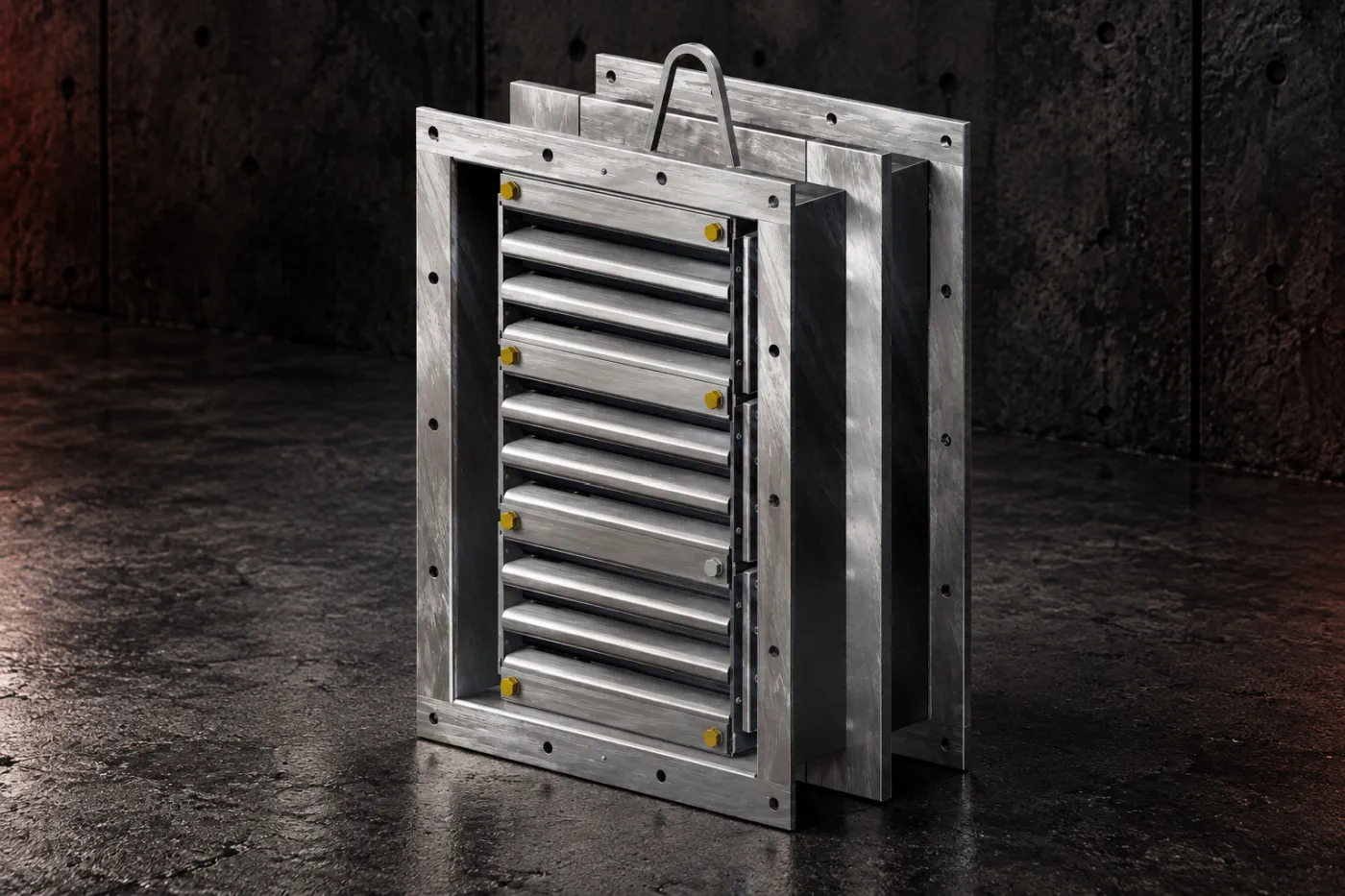

Klapy wydmuchowe HV
Otwory i kanały wentylacyjne · obiekty o ryzyku wybuchu
Odporność
do 1 bar (100 kPa)
Przelot
300×300 – 1500×1500 mm
Otwarcie
ręczne (HV-M) lub auto (HV-SR)
Certyfikat
ATEX
Chronią ludzi i wyposażenie przed ciśnieniem wybuchu, zamykając się przed falą uderzeniową, a po jej zaniku otwierając ręcznie lub automatycznie. Odporne na uderzenia odłamkami, ze stali ocynkowanej lub nierdzewnej.
Karta katalogowa (PDF)
Zawory specjalne
Zawór upustowy nadciśnieniowy YV
Utrzymanie nadciśnienia w schronie
Funkcja
regulacja powietrza uchodzącego
Odporność
do 20 bar (2000 kPa)
Zamknięcie
krótki czas zamknięcia
Wersje
różne rozmiary i przepływy
Utrzymuje właściwe nadciśnienie wewnątrz schronu, dzięki czemu zanieczyszczone powietrze nie wnika przez niewielkie otwory w ścianach i uszczelnieniach. Jednocześnie zabezpiecza otwory wentylacyjne przed falą wybuchu.
Karta katalogowa (PDF)

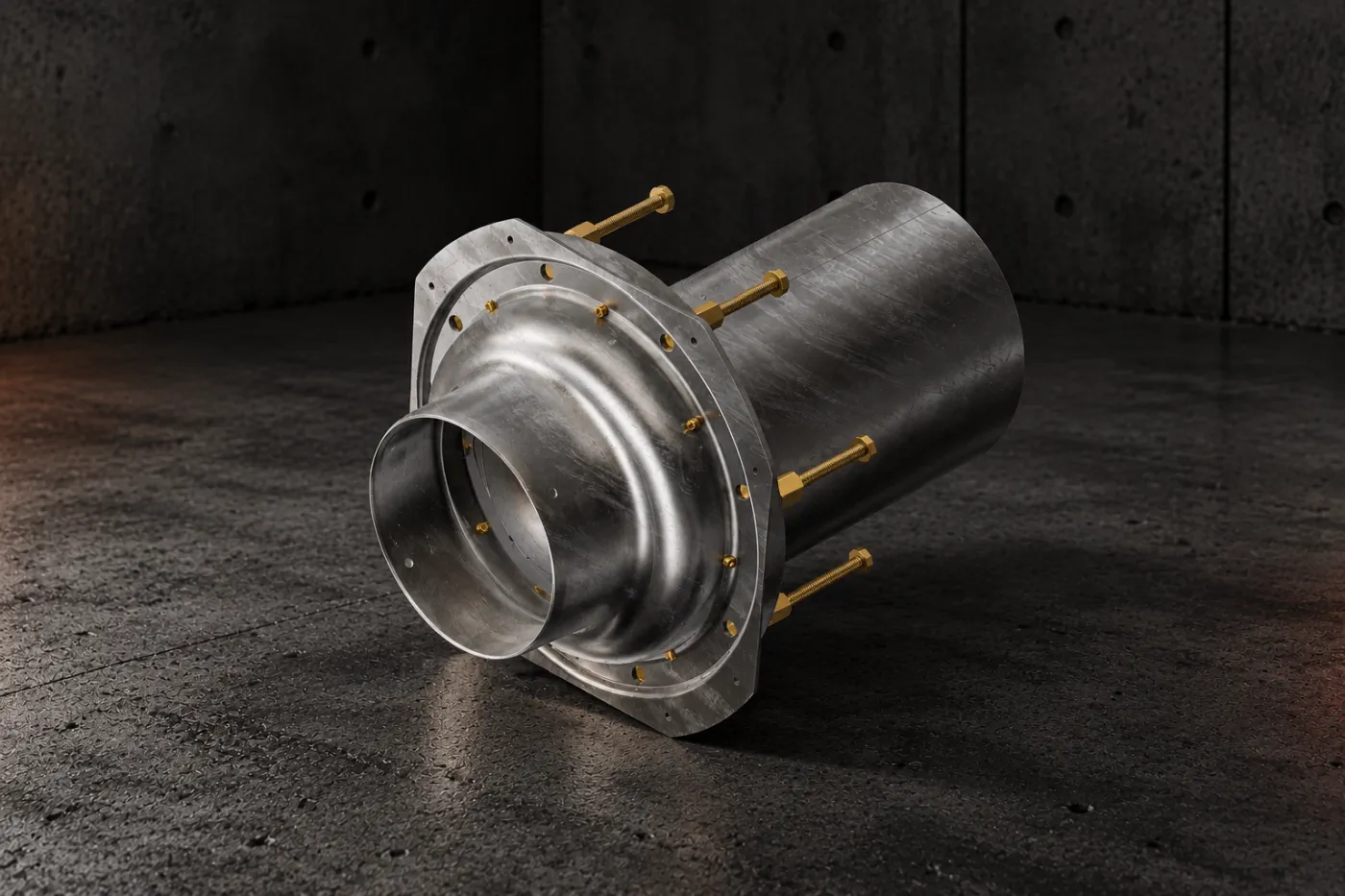

Zawory spalinowe PVD
Wydech agregatów prądotwórczych i silników
Odporność
do 60 bar (6000 kPa)
Temperatura spalin
do 650 °C
Rozmiary
PVD-50 / 150 / 250 / 350
Uzupełnienie
tuleje ścienne LP-PP
Chronią przewody wydechowe agregatów i silników przed falą uderzeniową. Montowane zwykle ze specjalnymi tulejami LP-PP, które chronią betonową ścianę przed uszkodzeniem od gorących spalin.
Karta katalogowa (PDF)
Zawory do wentylacji wywiewnej PVD-VP
Instalacje sanitarne, zbiorniki paliwa i wody
Odporność
do 60 bar (6000 kPa)
Środowisko
praca w środowisku żrącym
Przepływ
duży wywiew, mały spadek ciśnienia
Rozmiary
PVD-50 / 150 / 250-VP
Zaprojektowane do ochrony przewodów wentylacyjnych instalacji sanitarnych oraz zbiorników paliwa i wody w schronie przed nadciśnieniem fali uderzeniowej.
Karta katalogowa (PDF)
Szczelność i przepusty

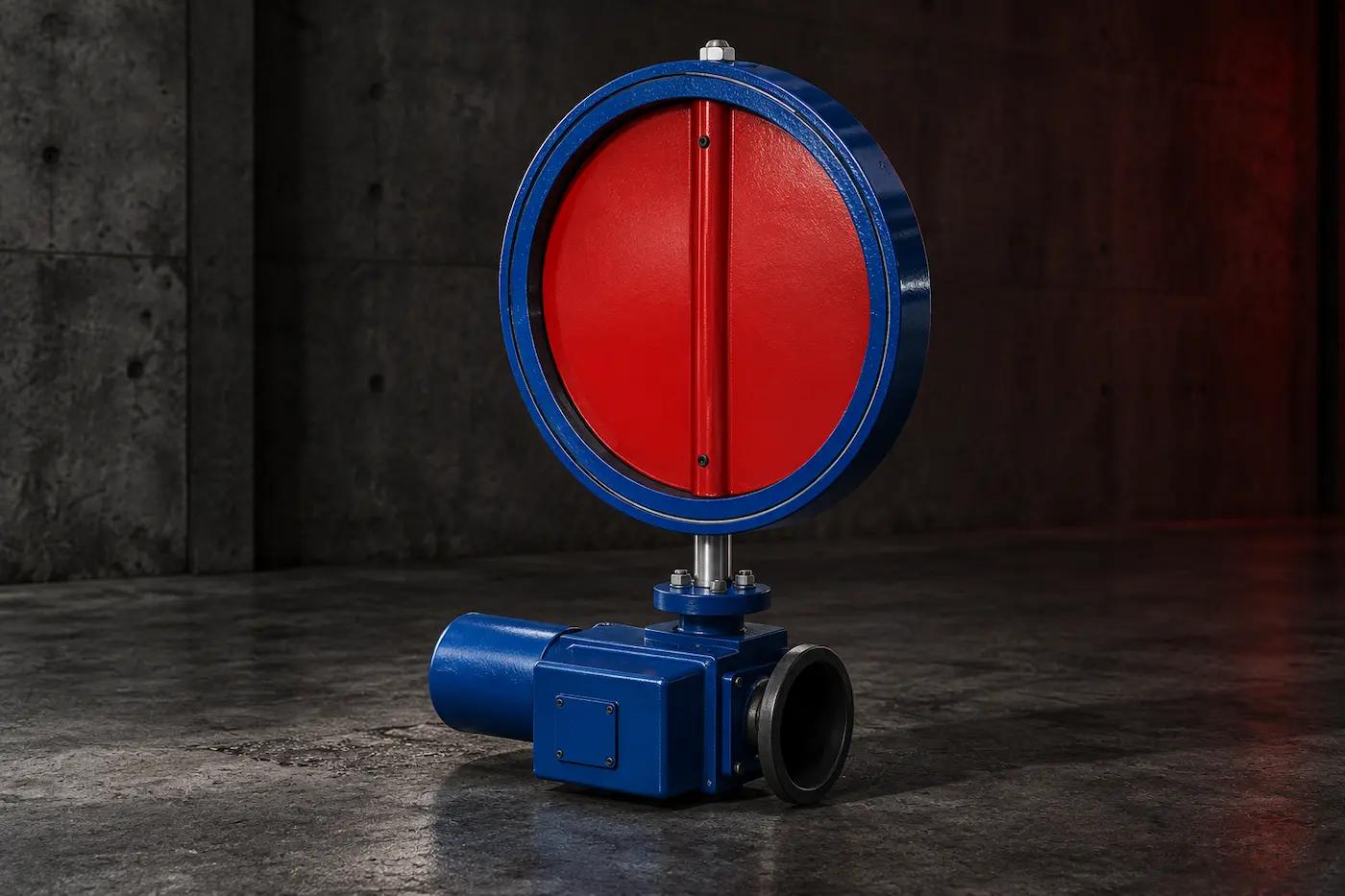

Zawory gazoszczelne KS
Zawory odcinające (motylkowe) do kanałów wentylacyjnych
Szczelność
bardzo wysoka klasa
Temperatura pracy
-20 do +55 °C
Napęd
ręczny lub elektryczny
Odporność
korozja, środowisko toksyczne
Regulują przepływ powietrza w kanałach i szczelnie zamykają ich przeloty, nawet przy dużej różnicy ciśnień. Mogą mieć siłowniki do sterowania lokalnego lub zdalnego, także w wersji bezpiecznej w razie awarii.
Karta katalogowa (PDF)

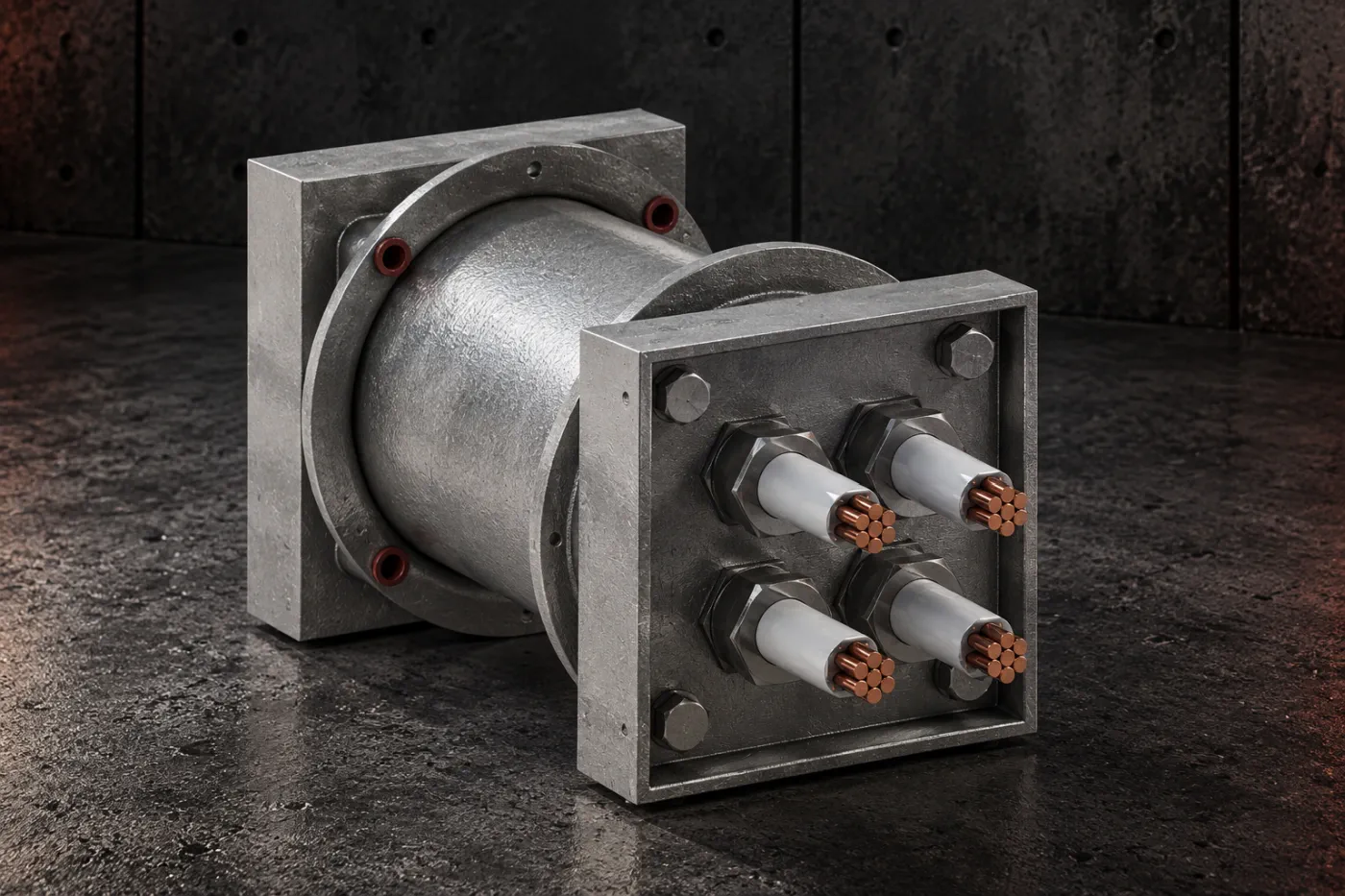

Tuleje przepustów ściennych LP-SJ-150
Wieloprzelotowe przepusty kablowe (MCT)
Średnice kabli
od 8 do 54 mm
Pokrywa
modułowa, dobierana do kabli
Wykończenie
ocynk ogniowy
Przepust
gazoszczelny
Do przeciągania okablowania elektrycznego przez ściany odporne na wybuch i gazoszczelne. Modułowa pokrywa pozwala przepuścić kable o różnych przekrojach już po osadzeniu tulei w ścianie. Metalowe dławiki kablowe dobieramy osobno.
