Filtrowentylacja

Systemy filtrowentylacji NBC/CBRN zatrzymują pył, dym, cząstki stałe oraz skażenia chemiczne, biologiczne i radioaktywne. Trzystopniowa filtracja (filtr wstępny, HEPA i węgiel aktywny) gwarantuje, że do schronu trafia tylko czyste powietrze.

Scroll
Wyposażenie — Filtrowentylacja

Ściany chronią przed tym, co widać. Filtrowentylacja przed tym, czego nie widać

System filtrowentylacyjny to urządzenie, które doprowadza do wnętrza schronu powietrze oczyszczone z zagrożeń chemicznych, biologicznych, radiologicznych i jądrowych (CBRN), a jednocześnie wytwarza w pomieszczeniu nadciśnienie, dzięki czemu skażone powietrze z zewnątrz nie wciska się do środka przez najmniejsze nieszczelności.

Bez sprawnej filtrowentylacji nawet najgrubsze, szczelne ściany nie chronią długo, ludzie w środku potrzebują świerzego powietrza. To urządzenie decyduje, jak długo można w schronie bezpiecznie przebywać.

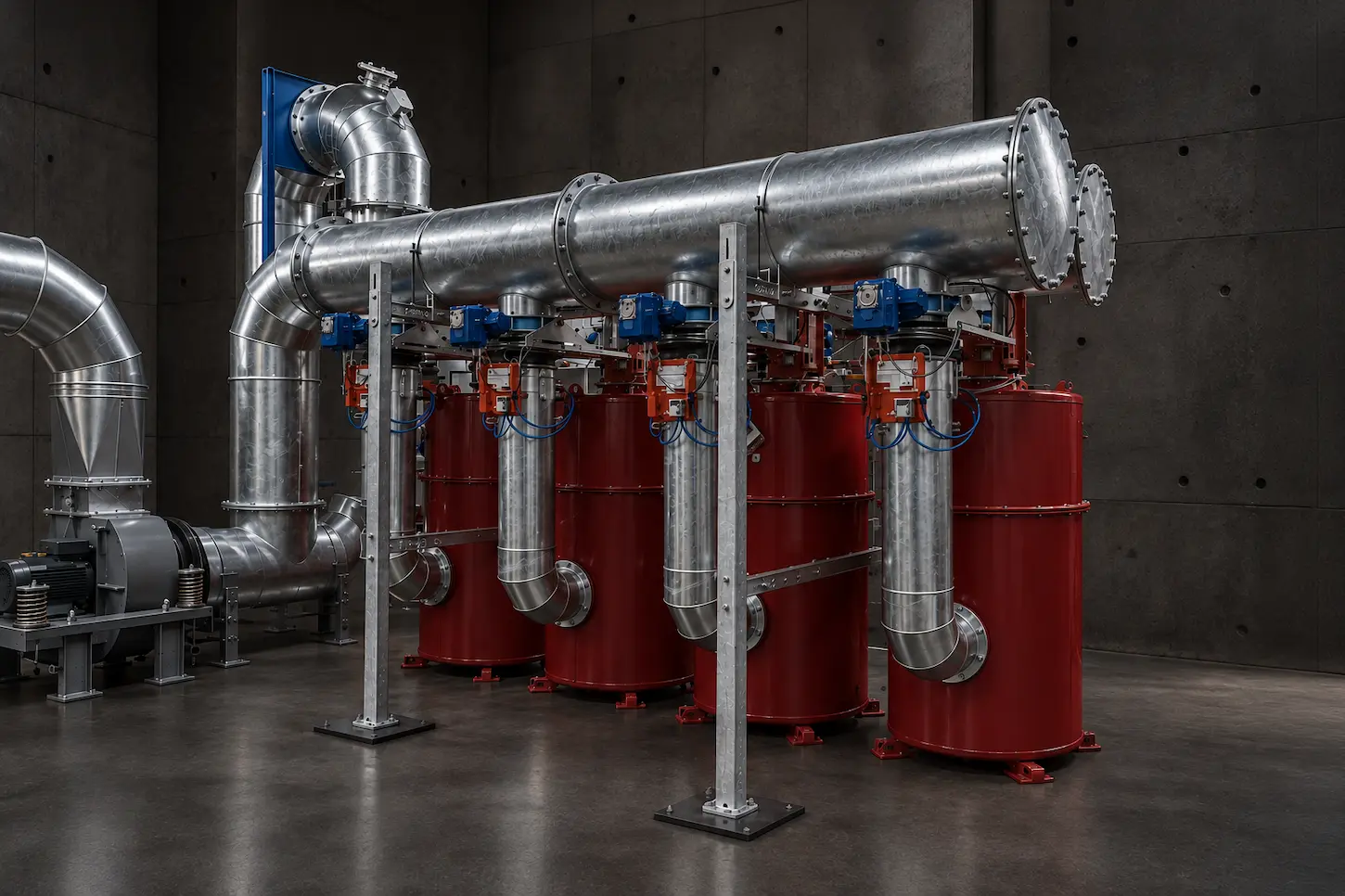

Automatyczny zespół filtrujący ESL-A od Temet

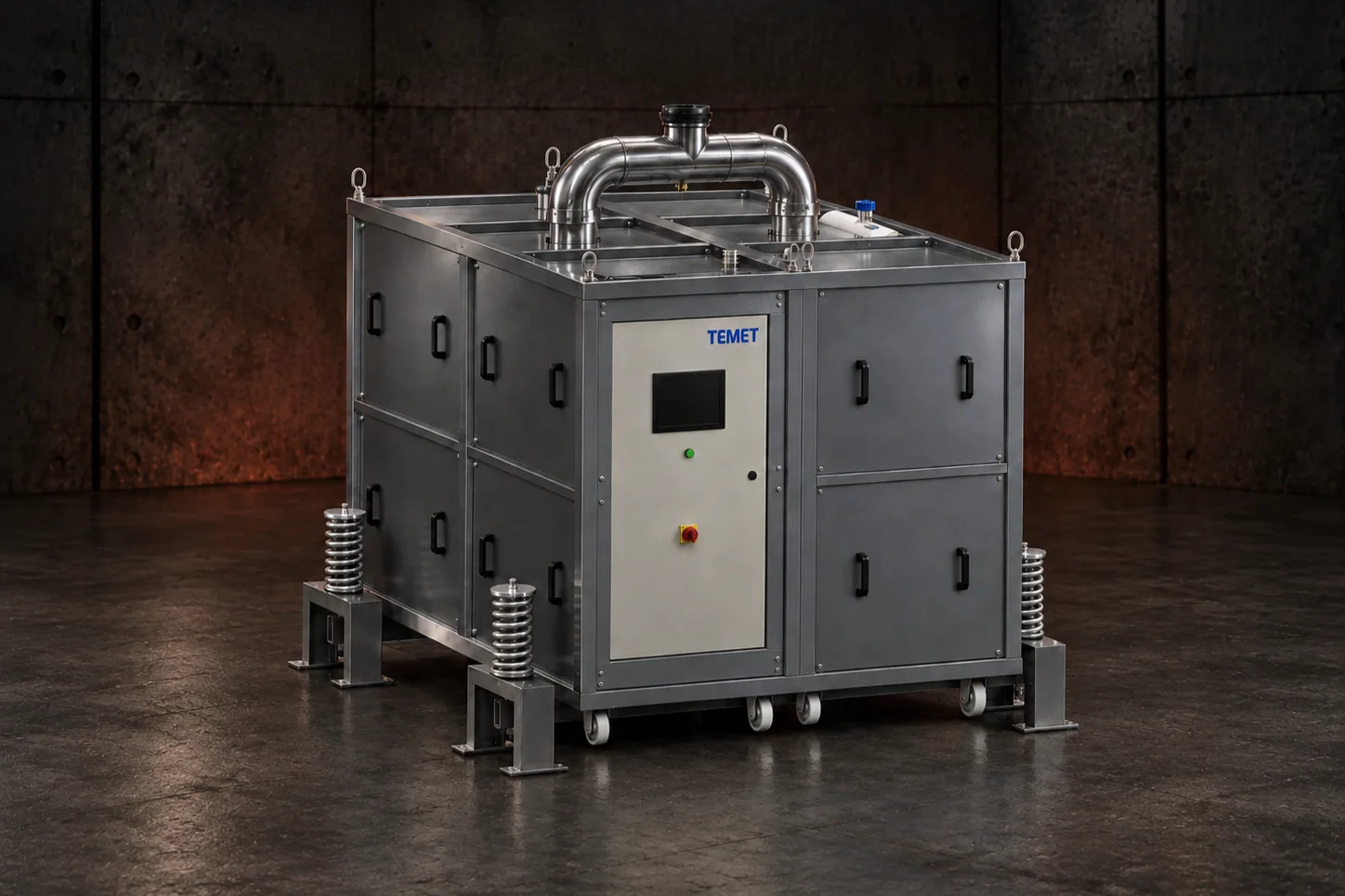

Zespół usuwania CO2 z regeneracją od Temet

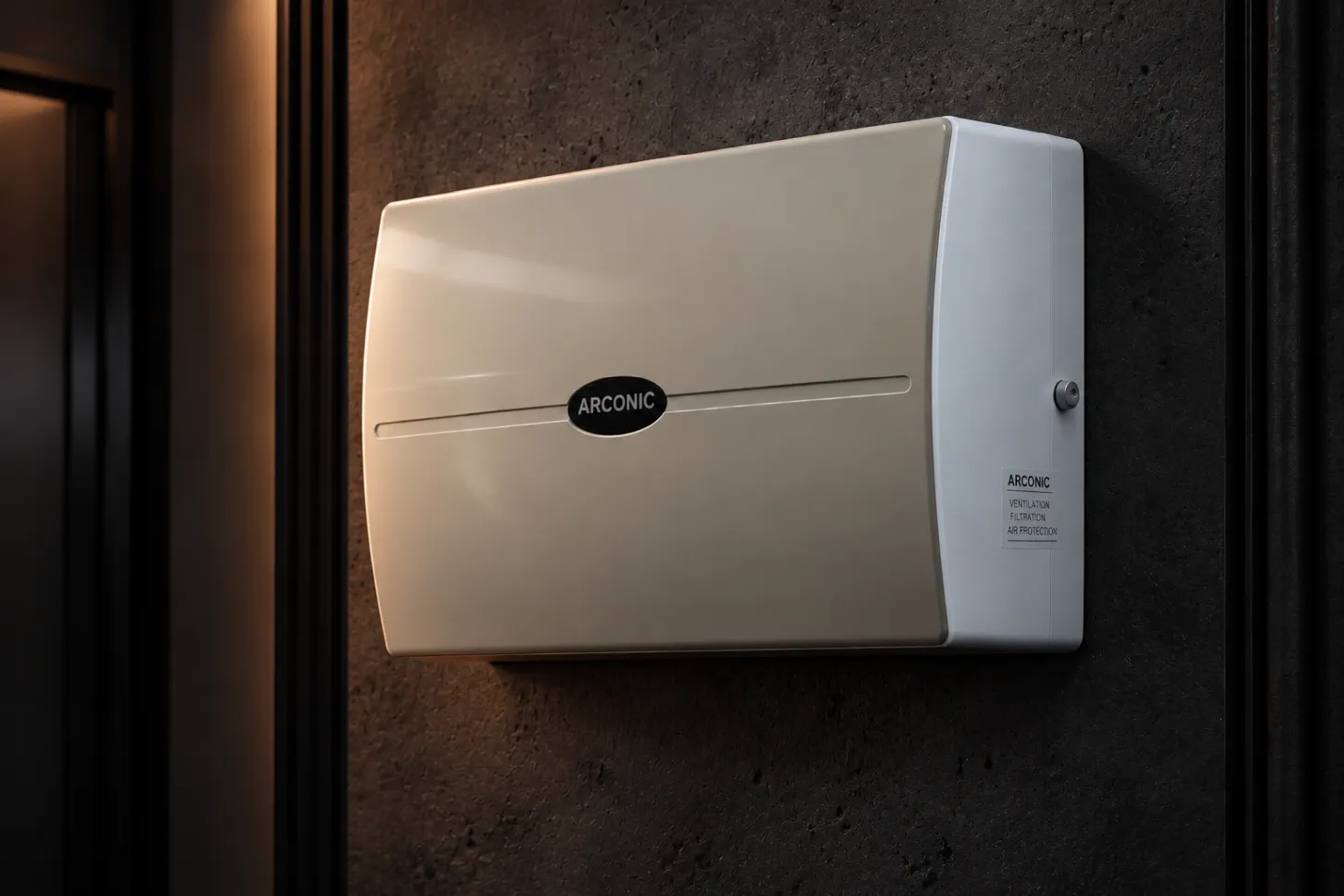

System filtrowentylacyjny ARC od Atmas
Jak to działa
1
Filtr wstępny
Zatrzymuje kurz, pyłki i grubsze cząstki stałe z powietrza zasysanego z zewnątrz. Chroni kolejne, droższe stopnie filtracji i wydłuża ich żywotność.
2
Filtr HEPA / aerozolowy
Wychwytuje drobne cząstki i aerozole w tym pył promieniotwórczy i czynniki biologiczne ze skutecznością rzędu 99,9% i wyżej.
3
Filtr chemiczny (węgiel aktywny)
Pochłania gazowe substancje toksyczne i bojowe środki chemiczne. To ten stopień odpowiada za realną ochronę przed skażeniem CBRN.
Tryby pracy
Wentylacja zwykła
Powietrze płynie bez filtrowania. Normalny dopływ świeżego powietrza przy braku zagrożenia.
Wentylacja filtrowana
Tryb awaryjny. Powietrze przechodzi przez pełny zestaw filtrów, zanim trafi do wnętrza schronu.
Napęd ręczny
Każde urządzenie ma zapasowy napęd korbowy — system działa nawet przy całkowitym braku prądu.
Producenci i rozwiązania

Trzy sprawdzone systemy — dobieramy do wielkości i przeznaczenia obiektu

Japońskie systemy wentylacji schronów. Zasysają powietrze z zewnątrz, przepuszczają przez zestaw filtrów i tłoczą czyste powietrze do pomieszczenia — usuwając gazy toksyczne, substancje promieniotwórcze, pyły i nieprzyjemne zapachy. Każde urządzenie działa w trybie zwykłym lub filtrowanym, a w razie braku prądu można je napędzać ręcznie korbą.

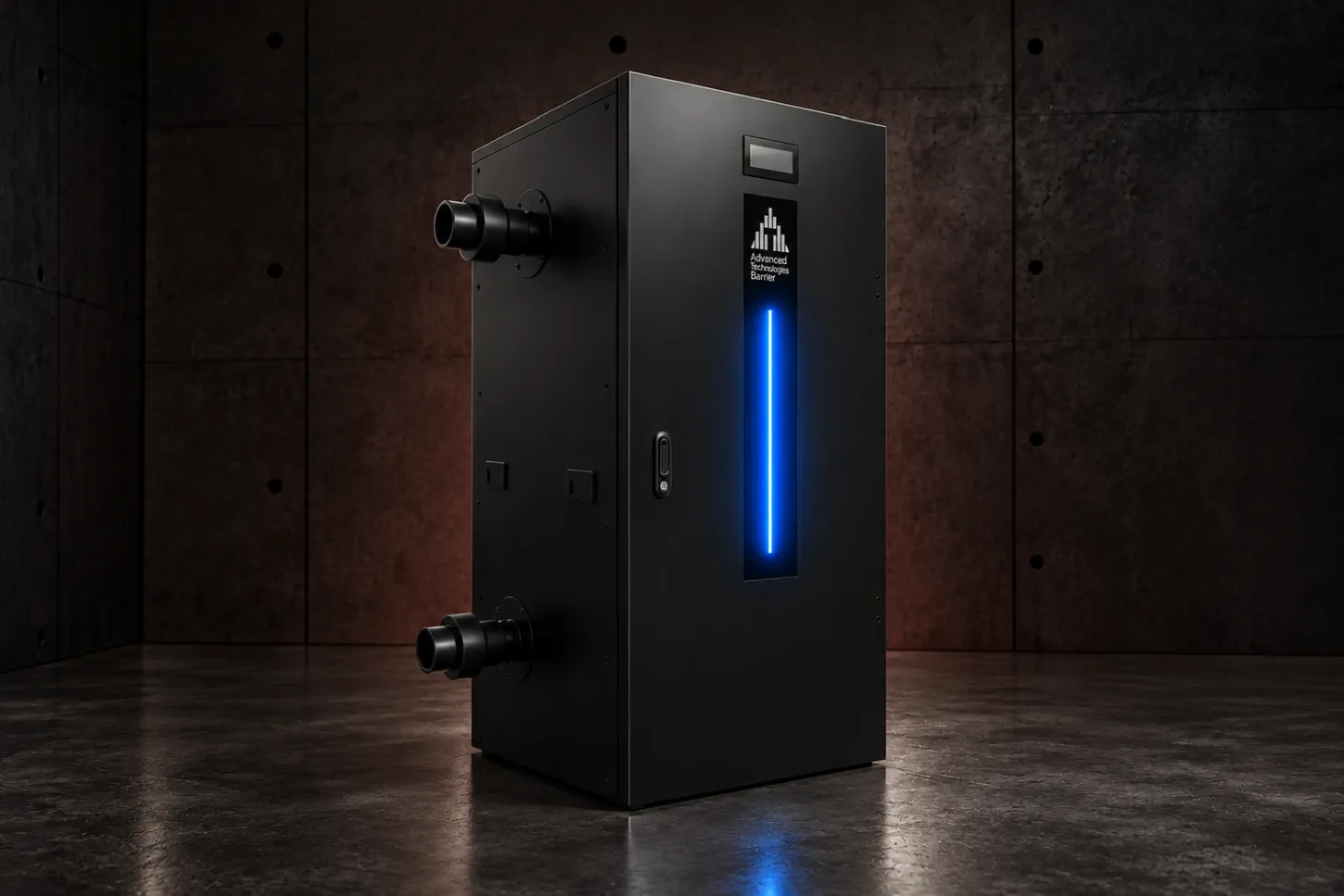

AT-Barrier 150 (ATB-150)
Model o dużej wydajności
Wydajność
150 m³/h
Masa
160 kg
Wymiary
700×700×1392 mm
Filtracja
cyklon + wstępny + HEPA + chemiczny
Cztery stopnie filtracji, w tym separator cyklonowy przed filtrem wstępnym. Test skuteczności: ok. 310–615 godzin ochrony przed gazami bojowymi (CK, HCN), 99,27% skuteczności wobec jodku metylu.
Karta katalogowa (PDF)

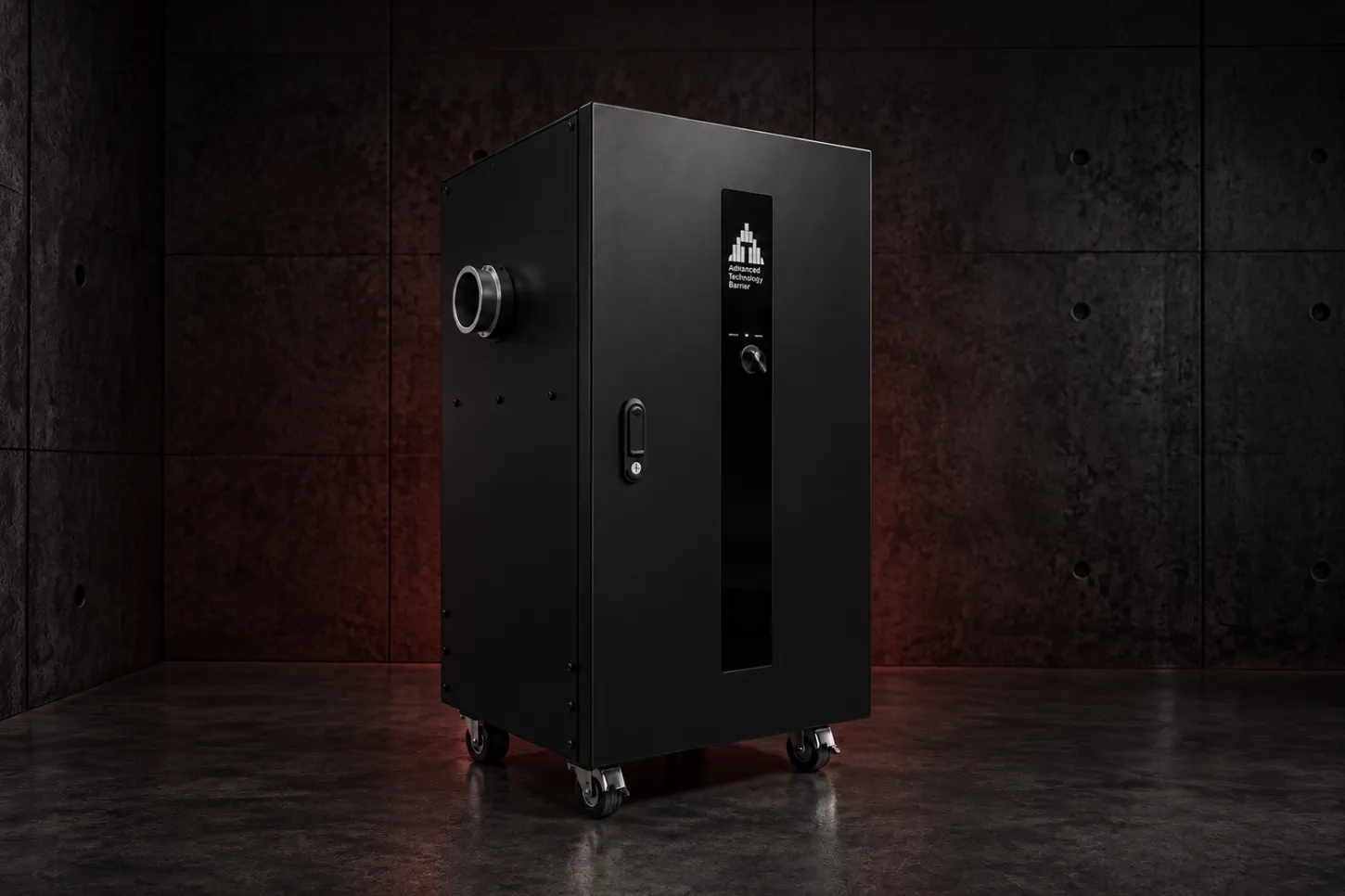

AT-Barrier Lite (ATB-Lite)
Model kompaktowy
Wydajność
80 m³/h
Masa
80 kg
Wymiary
548×507×934 mm
Filtracja
wstępny + HEPA + chemiczny
Kompaktowa wersja dla mniejszych obiektów — mniejsza wydajność, ale ten sam trzystopniowy zestaw filtrów i identyczny napęd ręczny na wypadek awarii zasilania.
Karta katalogowa (PDF)

Światowy lider w sektorze ochrony przeciwwybuchowej i CBRN, obecny w schronach obrony cywilnej, ośrodkach dowodzenia, elektrowniach jądrowych i infrastrukturze krytycznej na całym świecie. Pełna paleta: od ręcznych zespołów filtrujących po w pełni automatyczne systemy dla dużych obiektów.

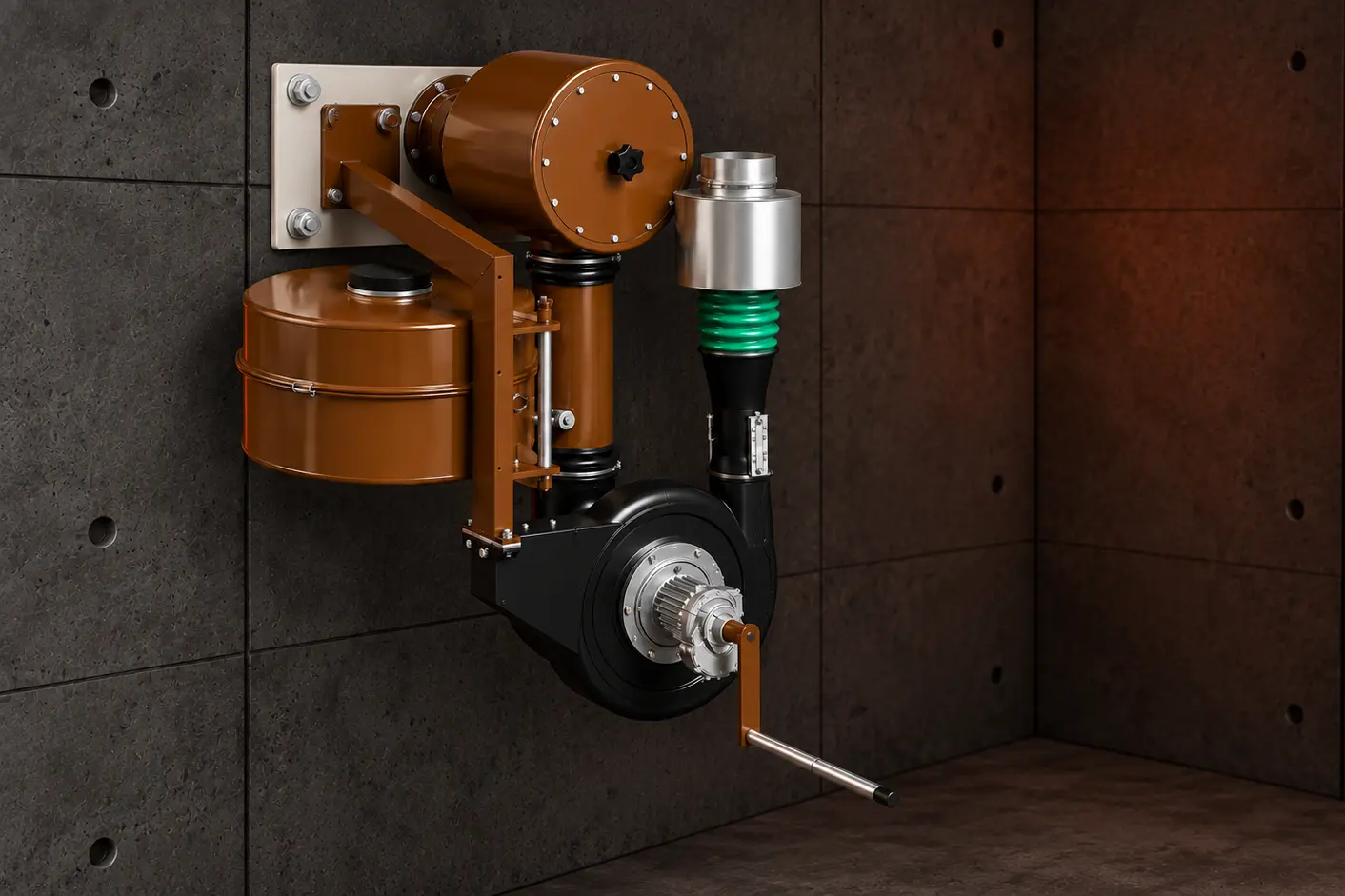

ESL-150 — zespół filtrujący CBRN
Systemy filtrowentylujące
Wydajność
150 m³/h
Pojemność
5–60 osób
Powierzchnia
20–50 m²
Montaż
ścienny, max 3 szt./schron
Podstawowy zespół filtrujący do mniejszych i średnich schronów — filtr HEPA i węgiel aktywny w jednej, prostej w obsłudze jednostce.
Karta katalogowa (PDF)
ESL-A — automatyczny zespół filtrujący
Systemy filtrowentylujące
Wydajność max
do 7500 m³/h
Sterowanie
sterownik PLC
Integracja
BMS, SCS, detekcja CBRN
Zastosowanie
duże obiekty, przemysł
W pełni zautomatyzowany, o ciągłej gotowości do usuwania czynników CBRN. Wbudowana autodiagnostyka ułatwia konserwację. Dla ośrodków dowodzenia, infrastruktury krytycznej i elektrowni jądrowych.
Karta katalogowa (PDF)
ESL-CO2 — usuwanie dwutlenku węgla
Scrubbery CO2
Tryb pracy
dwa równoległe ciągi
Zastosowanie
pełne odcięcie od otoczenia
Rozbudowa
opcja regulacji tlenu (LKJ-O2)
Sterowanie
w pełni automatyczne
Gdy obiekt musi pozostać całkowicie szczelny i nie może pobierać świeżego powietrza z zewnątrz — jeden ciąg usuwa CO₂, drugi w tym czasie się regeneruje. Najmniejsza obudowa spośród porównywalnych systemów.
Karta katalogowa (PDF)
ESIS-9000 — filtr wstępny
Filtry
Przepływ
9000 m³/h
Klasa filtracji
G4 (wg EN 779)
Masa
45 kg
Montaż
tuleja ścienna LP-ESIS (osobno)
Filtr cząstek gruboziarnistych montowany przed głównym zespołem CBRN — chroni i wydłuża żywotność drogich filtrów właściwych. Przebadany na falę powrotną 1,0 bara i wstrząsy 30g.
Karta katalogowa (PDF)

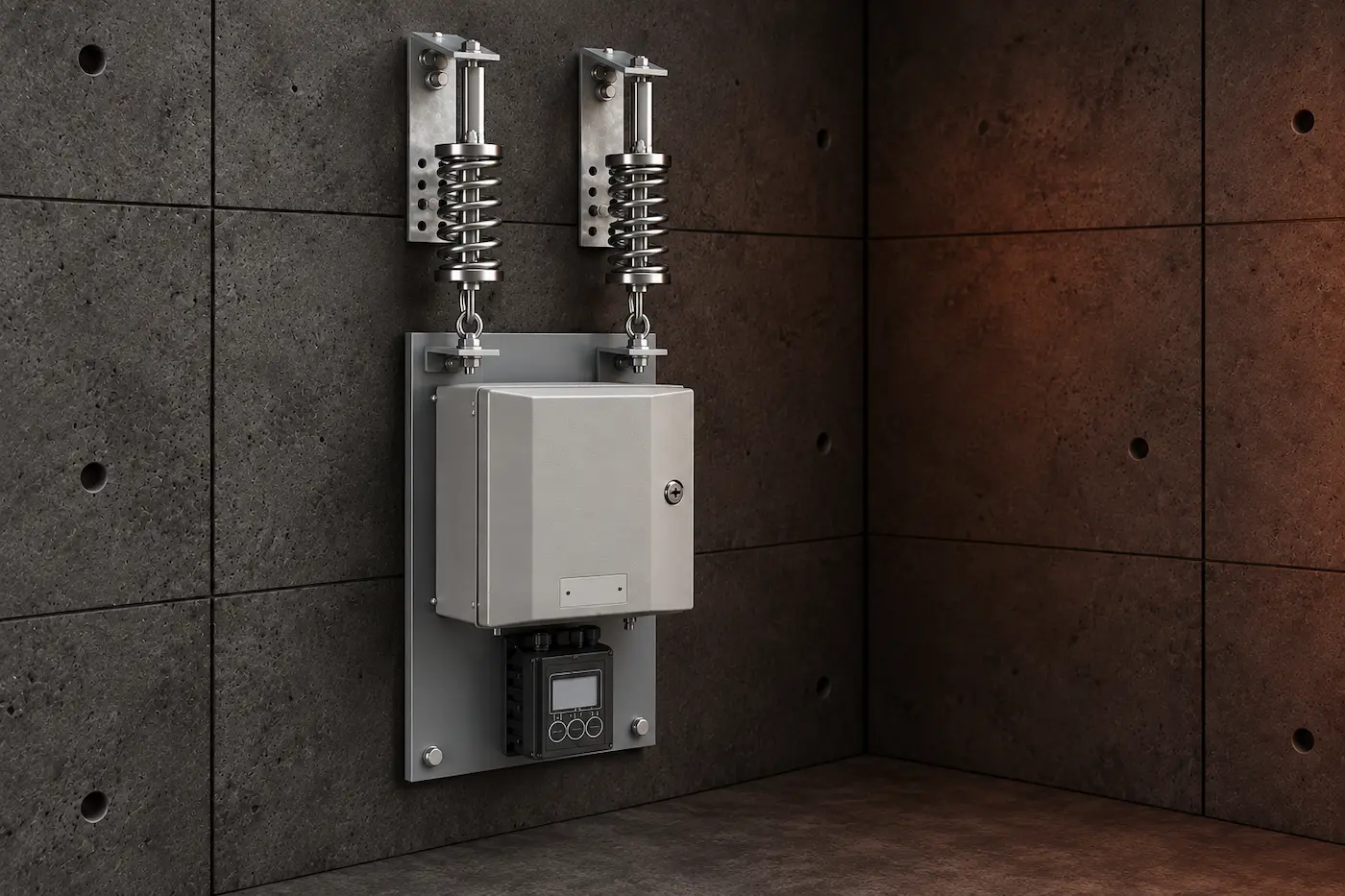

VTV — izolatory uderzeń od podłoża
Izolacja wstrząsów i drgań
Przeznaczenie
ochrona krytycznych urządzeń
Odporność
wysokie obciążenia udarowe
Zastosowanie
schrony i obiekty strategiczne
Integracja
urządzenia i systemy Temet
Izolatory uderzeń od podłoża chronią krytyczne urządzenia mechaniczne i elektryczne przed wstrząsami gruntu oraz ograniczają przenoszenie drgań. Stosowane głównie w schronach, obiektach ochronnych i infrastrukturze krytycznej.
Karta katalogowa (PDF)

Fińska firma dostarczająca produkty i rozwiązania dla schronów obrony cywilnej i pomieszczeń chronionych — ochrona CBRN, przed wybuchem, ostrzałem, włamaniem i impulsem EMP. Systemy wytwarzają w pomieszczeniu nadciśnienie, dzięki czemu skażone powietrze z zewnątrz nie dostaje się do środka.

Seria ARC 100 / 180 / 240 / 300
Profesjonalna linia filtrowentylacyjna
Filtracja
100 / 180 / 240 / 300 m³/h
Wentylacja
200 / 360 / 480 / 600 m³/h
Montaż
stojący (FM) lub wiszący (FF)
Filtr CBRN
99,995% skuteczności (0,3 µm)
Cztery warianty wydajności do pokojów bezpiecznych, schronów obrony cywilnej, bunkrów oraz obiektów państwowych i przemysłowych. Zawór przeciwwybuchowy odporny na falę powracającą powyżej 9 bar, konstrukcja na wybuch powyżej 20 bar. Napęd ręczny awaryjny w standardzie.
Karta katalogowa (PDF)
SAFE 360
Kompaktowy system dla małych obiektów
Filtracja
36 m³/h
Wentylacja
54 m³/h
Zasilanie
12V DC / 230V AC
Certyfikat
SI 4570
Kompletny zestaw do małych schronów i bunkrów: zawór przeciwwybuchowy, filtr CBRN, wentylator, napęd ręczny i zawór nadciśnieniowy w jednym pakiecie. Wg producenta zatwierdzony przez służby obrony cywilnej w wielu krajach i zamontowany w dziesiątkach tysięcy schronów na świecie.
Karta katalogowa (PDF)

Sprawdź, co pasuje do Twojego obiektu.

Każde rozwiązanie dobieramy do konkretnej sytuacji, wielkości obiektu, budżetu i poziomu ochrony. Użyj konfiguratora, żeby zobaczyć opcje i otrzymać wstępną wycenę, bez zobowiązań, bez czekania na odpowiedź handlowca.
